WZMACNIACZ MOCY OM-POWER OM4000A

WZMACNIACZ MOCY OM-POWER OM4000A

Wzmacniacz lampowy OM4000A przeznaczony jest do użytku na wszystkich pasmach amatorskich od 1.8MHz do 29MHz (włączenie z WARC) ze wszystkimi rodzajami emisji. Jego konstrukcja oparta jest na dwóch ceramicznych tetrodach FU-728F. OM4000A automatycznie dostraja się do częstotliwości pracy transceivera.

Parametry techniczne:

• zakres pracy: 1.8MHz - 29.7MHz
• moc wyjściowa: 4000W SSB/CW, 3000W AM/FM/RTTY
• moc sterująca: 60-80W
• wejście: 50ohm SO-239
• wzmocnienie: 17dB
• maksymalne SWR: 2:1
• wyjście: 50ohm, SO-239
• zabezpieczenie: automatyczny stand-by w przypadku przekroczenia mocy odbitej powyżej 350W
• zniekształcenia intermodulacyjne: 32dBc
• zawartość harmonicznych: min -50dBc
• czas strojenia: do 0.5 sek. na tym samym paśmie, do 3 sek. po zmianie pasma
• interface CAT: Icom CI-V, Elecraft, Kenwood, Ten-Tec Orion, Yaesu
• zdalne sterowanie przez LAN

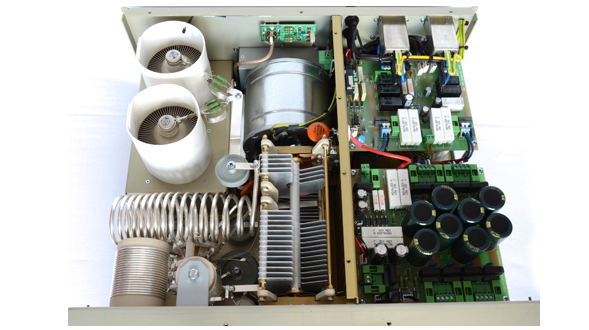

• lampa: 2x tetroda ceramiczna FU-728F
• chłodzenie: powietrzne, turbina odśrodkowa +  wentylator
• zasilanie: 2x230VAC 50Hz, jedna lub dwie fazy
• transformator: 2 toroidalne 3kVA
• obwody zabezpieczające:
  • wysoki SWR
  • wysoki prąd siatki
  • wysoki prąd anody
  • niedostrojenie wzmacniacza
  • wysoka temperatura
  • łagodny start
  • czujnik otwarcia obudowy

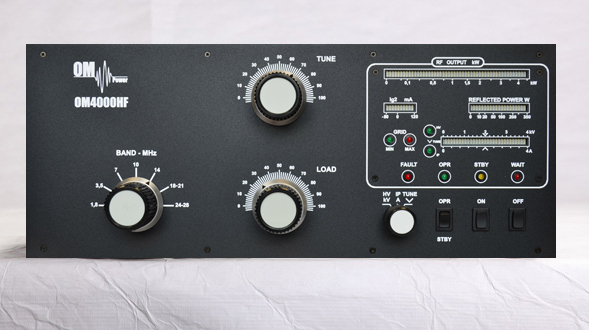

• wskaźniki:
  • mocy wyjściowej - 50 ledowy bargraf
  • mocy odbitej - 20 ledowy bargraf
  • napięcia i prądu anodowego oraz dostrojenia - 30 ledowy bargraf
• sygnalizacja:
  • magrzewania lampy WAIT
  • trybu spoczynku STBY
  • awarii FAULT
  • pracy OPR
  • kontroli siatki lampy IG1
  • wyboru anteny ANT
• wyposażenie:
  • automatyczne przełączanie zakresów
  • automatyczne strojenie wzmacniacza
  • automatyczne przełączanie filtrów pasmowych
  • automatyczne przełączanie anten (zew.)
• wymiary: 485 x 200 x 455 mm
• waga: 46kg
