Liniowy wzmacniacz mocy OM3500 HF produkcji słowackiej firmy OM-POWER przeznaczony jest do użytku na wszystkich pasmach amatorskich z zakresu 1,8 - 29,7 MHz ( włącznie z pasmami WARC ) z wykorzystaniem wszystkich emisji. Zastosowano w nim ceramiczną tetrodę GU78B, która pozwala na uzyskanie 3500 W mocy emisjami CW/SSB.
Specyfikacja:
Zakres częstotliwości: 1,8 - 29,7 MHz - wszystkie pasma amatorskie
Moc wyjściowa: 3500 W CW/SSB oraz 3000 W RTTY, AM, FM
Moc sterująca: 60 - 80 W ( typowo )
Impedancja wejściowa: 50 Ohm, SWR < 1,5:1
Wzmocnienie: 17 dB
Impedancja wyjściowa: 50 Ohm niesymetryczna

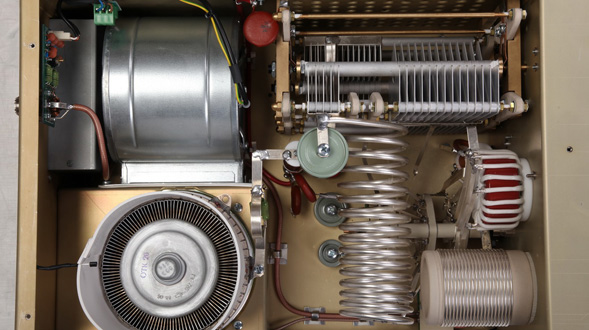

Obwody wyjściowe: Pi-L filtr z możliwością dopasowania w zakresie SWR < 1:2
Zabezpieczenie przed wysokim SWR: automatyczne przełączenie na STBY gdy moc odbita przekroczy 350 W
Tłumienie zniekształceń intermodulacyjnych: > 32 dB
Tłumienie harmonicznych: > 50dB
Lampa: tetroda ceramiczna GU78B
Chłodzenie: powietrzne, wymuszone
Zasilanie: 230 – 50 Hz
Transformator: 2 toroidalne po 2.5 kVA
Układy zabezpieczające: zbyt wysoki: SWR, prąd anodowy, prądy siatek, temperatura; źle zestrojone obwody wyjściowe, układ miękkiego startu, blokowanie załączenia przy otwartej obudowie

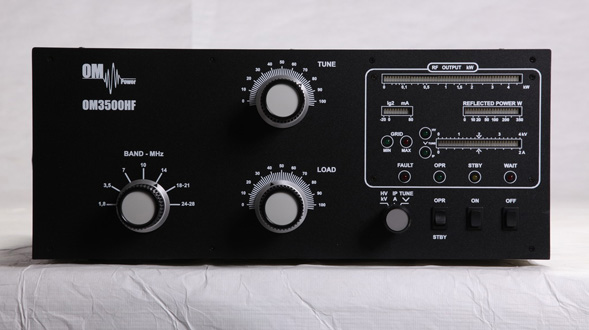

Wskaźniki diodowe: MOC WYJŚCIOWA - linijka 50 LED, MOC ODBITA - 20 LED, Ig2 - linijka 10 LED, U ANODOWE, I ANODOWE, STROJENIE - 30 LED
