WZMACNIACZ MOCY OM-POWER OM2200HF 160 - 10 m 2.2 kW

PRODUKT NIE JEST JUŻ DOSTĘPNY, ZAKOŃCZONA PRODUKCJA.

Liniowy wzmacniacz mocy OM2200 HF produkcji słowackiej firmy OM-POWER przeznaczony jest do użytku na wszystkich pasmach amatorskich z zakresu 1,8 - 29,7 MHz ( włącznie z pasmami WARC ) z wykorzystaniem wszystkich emisji. Zastosowano w nim ceramiczną tetrodę FU-728F. Wzmacniacz dostarcza do anteny maksymalnie 2,2 kW mocy w emisjach CW i SSB.

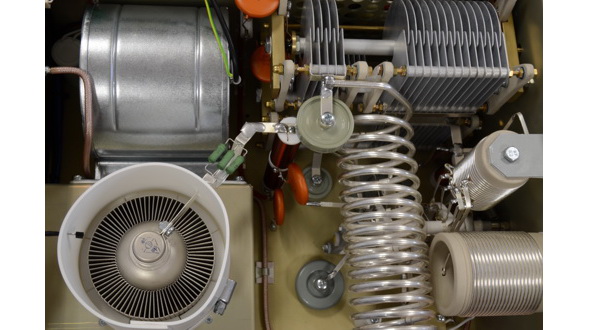

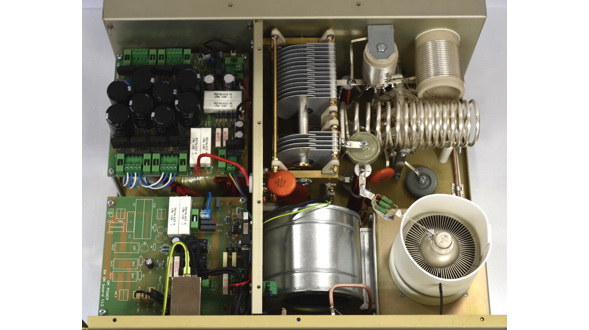

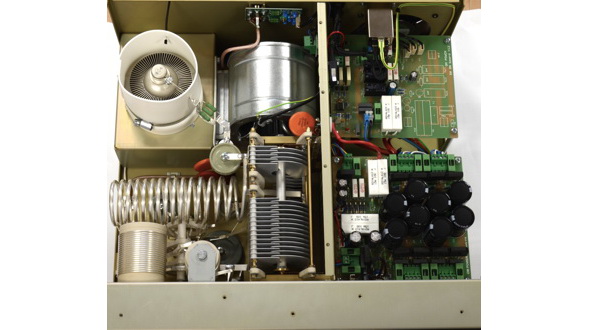

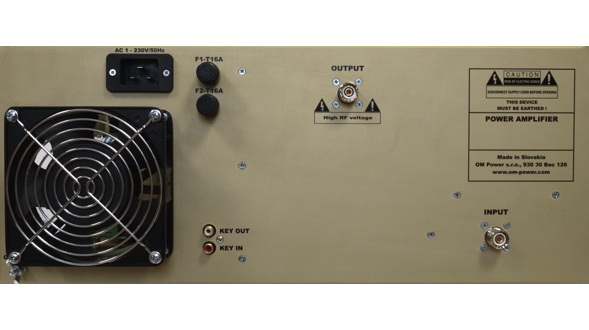

Obwody wyjściowe, zawierające posrebrzane cewki i taśmy łączące, kondensatory zmienne z ceramicznymi izolatorami i kondensatory w.cz. wykonano z odpowiednim zapasem wytrzymałości. Rozgrzane lampy są studzone powietrzem z obiegiem wymuszonym przez odśrodkowy wentylator umieszczony obok lampy. Powietrze jest przepuszczane przez anodę, przechodzi przez czujnik temperatury i jest wydmuchiwane przez górę obudowy. Wentylator automatycznie zwiększa obroty wraz ze wzrostem temperatury. Drugi wentylator, chłodzący blok zasilania i pozostałe elementy bloku mocy, znajduje się na ściance tylnej obudowy.

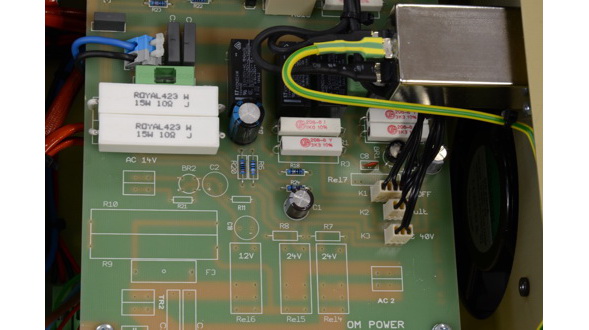

We wzmacniaczu są zastosowane rozbudowane układy służące do monitorowania pracy i zabezpieczenia wzmacniacza przed szeregiem potencjalnie niszczących sytuacji. W systemach automatycznych zabezpieczeń, przewidziano czujniki umożliwiające monitorowanie mocy przesłanej i odbitej, mocy sterującej, napięcia i prądu anodowego, szczytowego napięcia w.cz. na anodzie, prądu ekranu, prądu sterowania siatki, napięć sterujących i temperatury wydmuchiwanego powietrza. Parametry pracy lampy są stale monitorowane, a wspomniane wbudowane zabezpieczana chronią wzmacniacz przed uszkodzeniami.

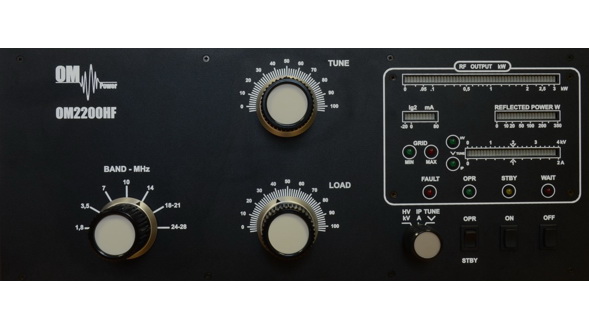

Najważniejsze stany pracy wzmacniacza są pokazywane za pośrednictwem różnych wskaźników z diodami LED. Bardzo wygodne są słupki LED-owe " bargraf ", które pokazują w czytelny sposób wartości istotnych parametrów. Cały układ jest sterowany mikroprocesorowo i dostarcza operatorowi różnych funkcji użytkowych.

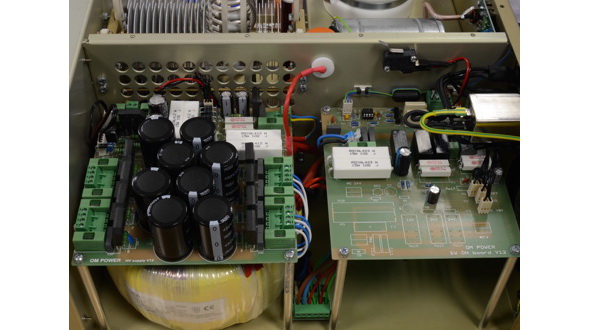

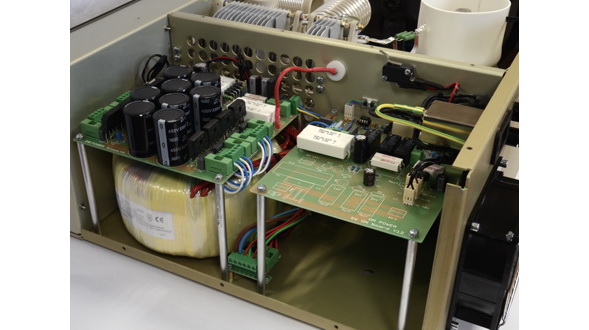

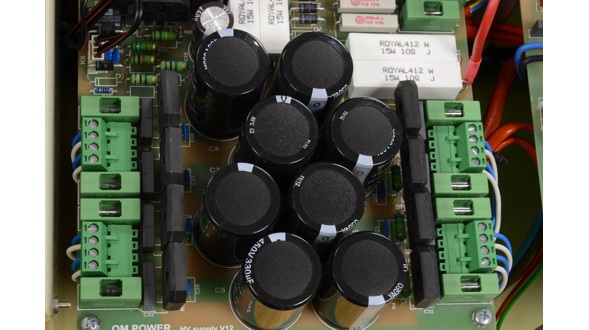

W tym modelu zastosowano układ jednofazowego zasilania z transformatorem toroidalnym o mocy 3 kVA.

Wzmacniacz posiada certyfikat europejski CE

Specyfikacja:


• Zakres częstotliwości: 1,8 - 29,7 MHz - wszystkie pasma amatorskie
• Moc wyjściowa: 2200 W CW/SSB oraz 2000 W RTTY, AM, FM
• Moc sterująca: 40 - 60 W ( typowo )
• Impedancja wejściowa: 50 Ohm, SWR < 1,5:1
• Wzmocnienie: 17 dB
• Impedancja wyjściowa: 50 Ohm niesymetryczna
• Obwody wyjściowe: Pi-L filtr z możliwością dopasowania w zakresie SWR < 1:2
• Zabezpieczenie przed wysokim SWR: automatyczne przełączenie na STBY gdy moc odbita przekroczy 350 W
• Tłumienie zniekształceń intermodulacyjnych: > 32 dB
• Tłumienie harmonicznych: > 50dB
• Lampa: tetroda ceramiczna FU-728F
• Chłodzenie: powietrzne, wymuszone
• Zasilanie: 230 – 50 Hz
• Transformator: 1 toroidalny 3 kVA
• Układy zabezpieczające: zbyt wysoki: SWR, prąd anodowy, prądy siatek, temperatura; źle zestrojone obwody wyjściowe, układ miękkiego startu, blokowanie załączenia przy otwartej obudowie
• Wskaźniki diodowe: MOC WYJŚCIOWA - linijka 50 LED, MOC ODBITA - 20 LED, Ig2 - linijka 10 LED, U ANODOWE, I ANODOWE, STROJENIE - 30 LED
• Kontrolki LED: Ig1 - 2 LED, WAIT - rozgrzewanie lampy ( 180 sek ), OPR - gotowość do nadawania, STBY - standby, FAULT - wyłączenie na 2 sek
• Przełaczanie nadawanie/odbiór: ciche przekaźniki próżniowe
• Sterowanie wentylatorem: automatyczne, zależne od temperatury
• Wymiary: (szer x głęb x wys) 485mm x 455mm x 200mm
• Waga: 30 kg

Do pobrania:

Instrukcja obsługi [ang] tutaj
