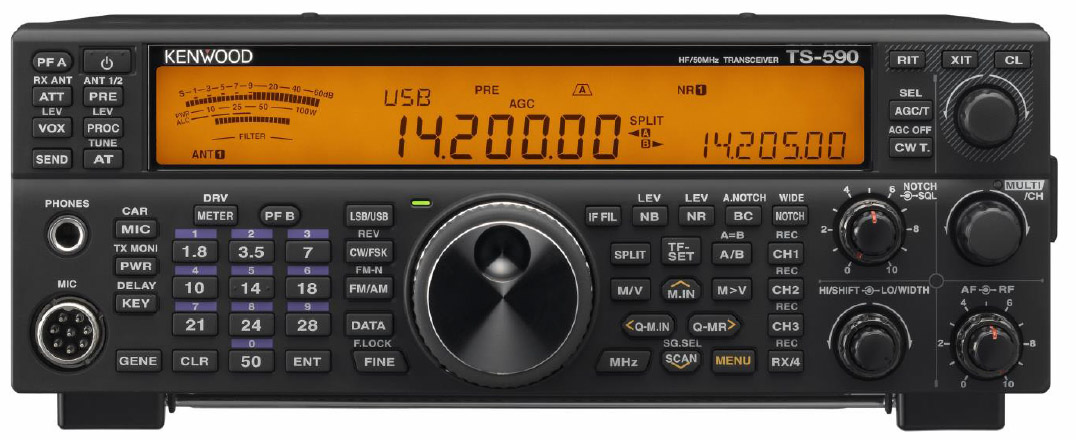

TS-590SG NASTĘPCA CENIONEGO MODELU TS-590S
Do TS-590SG polecamy również:
- głośnik zewnętrzny SP-23
- słuchawki radiokomunikacyjne HS-5
- moduł pamięci głosowej VGS-1
- generator TCXO SO-3
CO NOWEGO W TS-590SG ?
WYDAJNOŚĆ
Poprawione parametry dynamiczne odbiornika dla praktycznego odstępu 2 kHz.
NOWE FUNKCJE

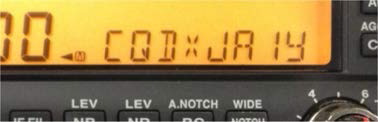

DEKODER CW
Sygnał telegraficzny może być dekodowany i wyświetlany na 13-sto segmentowej przewijanej sekcji wyświetlacza LCD ( podobnie jak w trx K3 ).
MULTI/CH SW
Przełącznik MULTI/CH wyposażono dodatkowo w funkcję przycisku, który działa jako programowalny przycisk " C ". Można tu zaprogramować takie funkcje jak prędkość wbudowanego klucza elektronicznego, regulacja mocy, wzmocnienia mikrofonowego itp.
ANT OUT
Dodano możliwość zaprogramowania wyjścia DRV OUT jako wyjścia antenowego ANT OUT. W tym przypadku sygnał antenowy przez wewnętrzny spliter ze stratą 3 dB może być wykorzystany do podłączenia zewnętrznego RX lub pan-adaptera.
SPLIT FREQUENCY SETTING
Funkcja umożliwia szybkie ustawienie częstotliwości w splicie ( drugiego VFO ) o wybraną cyfrę kHz, poprzez przyciśnięcie i przytrzymanie klawisza SPLIT a następnie wybór na klawiaturze klawisza z cyfrą określającą częstotliwość offsetu ( np. cyfra 2 dla nadawania UP 2 kHz ).

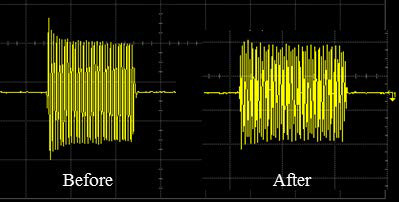

TX POWER SPIKE
Ograniczono do poziomu porównywalnego z TS990S przerostów na początku obwiedni sygnału ( SPIKE ) co było problemem w poprzednim modelu TS590S.
2 kHz DYNAMIC RANGE
Zmiany układowe w okolicach pierwszego mieszacza poprawiły zakres dynamiki odbiornika dla odstępu 2 kHz.
WYGLĄD ZEWNĘTRZNY
BACKLIGHT COLOUR
Zastosowano podświetlanie wyświetlacza LCD w 3 kolorach: zielonym, żółtym i bursztynowym z 10-cio stopniową regulacją jaskrawości.

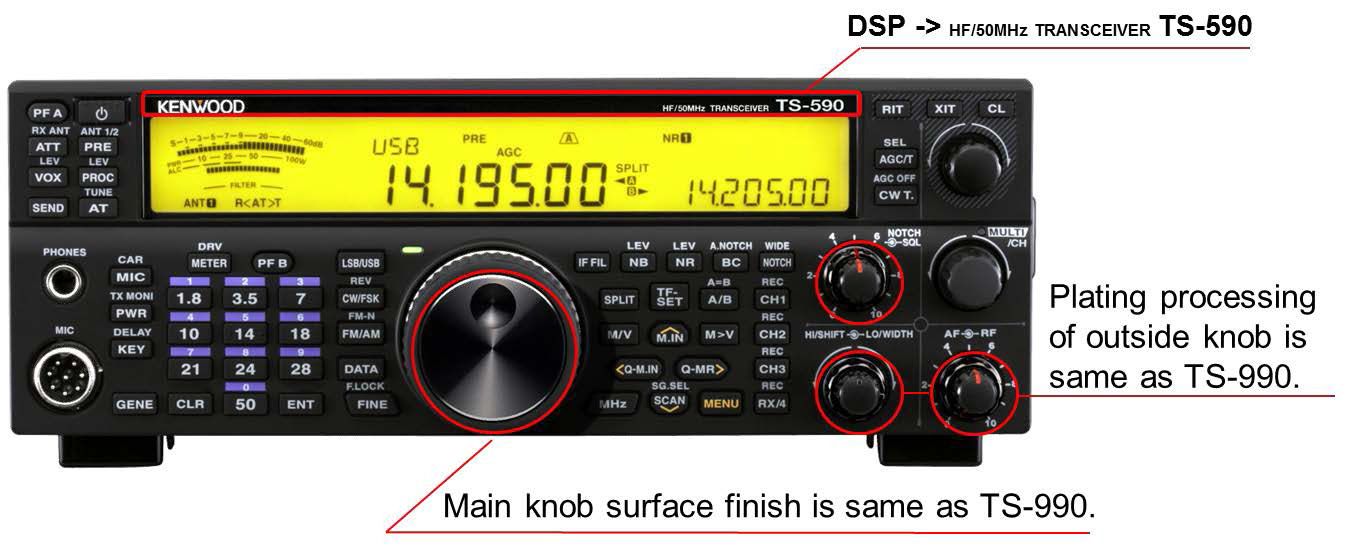

MAIN DIAL
Główna gałka strojenia, pozostałe gałki i napisy zostały wykonane tak samo jak w modelu flagowym TS990S.
CECHY CHARAKTERYSTYCZNE:
ODBIORNIK
Przemiana, filtry.
Dzięki standardowo zastosowanym trzem wąskim roofing filtrom ( 6 kHz, 2.7 kHz, 500 Hz ), wysokiej jakości mieszacza oraz przemiany " w dół ", ten nowy transceiver charakteryzuje się znakomitymi parametrami dynamicznymi. Nawet obecność silnych zakłóceń interferencyjnych nie przeszkadza w uzyskaniu czystego sygnału użytecznego.
DSP
Zastosowany 32-bit zmiennoprzecinkowy układ DSP, realizuje wiele ważnych funkcji, takich jak AGC, filtry w cyfrowej pośredniej częstotliwości, detekcję i demodulację, redukcję szumów czy notch. Bardzo cenna jest możliwość kształtowania charakterystyki filtra DSP w pośredniej częstotliwości poprzez zmianę pasma przepustowego, zawężanie od góry lub od dołu, przesunięcie filtra. Dostępne nastawy zależnie od rodzaju emisji:
SSB:
od dołu: 0, 50, 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000 Hz
od góry: 1, 1.2, 1.4, 1.6, 1.8, 2.0, 2.2, 2.4, 2.6, 2.8, 3.0, 3.4, 4.0, 5.0 kHz
CW:
szerokość: 50, 80, 100, 150, 200, 250, 300, 400, 500, 600, 1000, 1500, 2000, 2500 Hz
przesunięcie: 300 - 1000 Hz z krokiem 50 Hz
SSB DATA:
szerokość: 50, 80, 100, 150, 200, 250, 300, 400, 500, 600, 1000, 1500, 2000, 2500 Hz
przesunięcie: 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2210 Hz
AM:
od dołu: 0, 100, 200, 300 Hz
od góry: 2.5, 3.0, 4.0, 5.0 kHz
FSK:
szerokość: 250, 500, 1000, 1500 Hz
FM:
od dołu: 0, 50, 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000 Hz
od góry: 1.0, 1.2, 1.4, 1.6, 1.8, 2.0, 2.2, 2.4, 2.6, 2.8, 3.0, 3.4, 4.0, 5.0 kHz
SSB-DATA
szerokość: 50, 80, 100, 150, 200, 250, 300, 400, 500, 600, 1000, 1500, 2000, 2500 Hz
przesunięcie: 1000, 1100, 1200, 1300, 1400, 1500, 1600, 1700, 1800, 1900, 2000, 2100, 2210 Hz
Dodatkowo urządzenie wyposażono w następujące funkcje:
DWUSTOPNIOWY FILTR NR ( NOISE REDUCTION )
- NR1 - zoptymalizowany pod kątem redukcji szumów w słabych sygnałach SSB
- NR2 - wykorzystujący algorytm SPAC firmy Kenwood, idealny dla emisji CW, redukujący poziom szumów o tej samej częstotliwości co sygnał użytkowy
DWUSTOPNIOWY FILTR NB ( NOISE BLANKER )
- NB1 - analogowy - zoptymalizowany do usuwania zakłóceń o niskim poziomie, wraz z nim załączany jest pierwszy roofing filtr
- NB2 - cyfrowy, realizowany przez DSP
DWUSTOPNIOWY FILTR BC ( BEAT CANCEL )
- BC1 - usuwa do kilku słabych stałych zakłóceń
- BC2 - usuwa sygnały przerywane ( np. telegraficzne )
DWUSTOPNIOWY FILTR NOTCH ( wycinający zakłócenia )
- AUTOMATYCZNY - śledzenie sygnału zakłócającego odbywa się w sposób automatyczny
- RĘCZNY - śledznie sygnału w sposób ręczny z możliwością wyboru szerokości tłumionego pasma
TOR NADAWCZY
W TS-590s zastosowano wydajny stopień końcowy, który w połączeniu z odpowiednim, cichym systemem chłodzenia i specjalnie zaprojektowanym aluminiowym korpusem umożliwia wielogodzinną pracę z zachowaniem założonych parametrów.
TUNER ANTENOWY
Automatyczna skrzynka antenowa, wykorzystująca zapamiętane nastawy ładowane automatycznie przy zmianie pasma. Skrzynka może być włączana przez operatora w tor nadawczy oraz odbiorczy .
TCXO
Urządzenie może być wyposażone w opcjonalny kompensowany termicznie generator kwarcowy zapewniający wysoką stabilność częstotliwości.
SPEECH PROCESSOR ( SSB/AM/FM PROCESOR DŹWIĘKU )
Operator otrzymuje możliwość zmiany stopnia kompresji oraz charakterystyki ( SOFT/HARD ) toru.
TX FILTER ( SSB, AM SZERKOŚĆ PASMA TX )
Możliwa jest regulacja szerokości sygnału przez niezależną zmianę dolnej i górnej częstotliwości odcięcia filtru.
TX EQUALIZER ( SSB/AM/FM KOREKCJA BARWY DŹWIĘKU )
Możliwy jest dobór odpowiedniej charakterystyki częstotliwości toru audio po stronie nadawczej w zależności od głosu operatora, rodzaju mikrofonu czy właściwości pomieszczenia. Przewidziano kilka nastawień fabrycznych oraz możliwość własnych nastaw wykonywanych za pośrednictwem programu do obsługi z komputera.
TX MONITOR
Umożliwia odsłuch własnej modulacji.
PERYFERIA, EMISJE CYFROWE

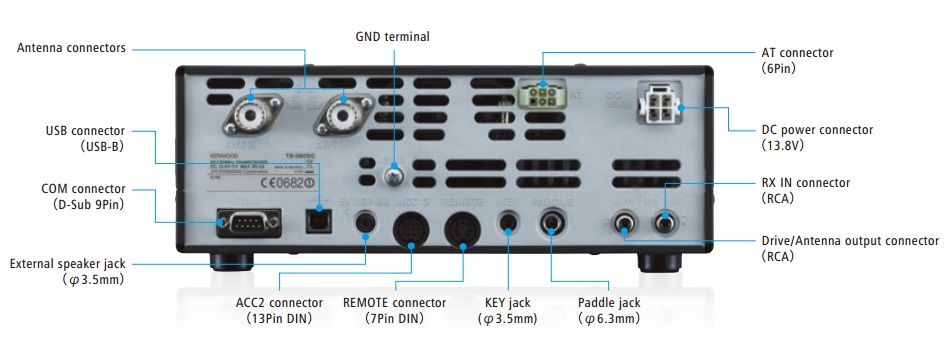

Transceiver posiada wbudowany port USB, RS-232 oraz karte dźwiękową. Dzięki temu w prosty sposób możliwe jest sterowanie transceiverem za pomocą dedykowanego oprogramowania firmowego ARCP-590 lub innych przeznaczonych do tego celu. Do łączności cyfrowych można wykorzystać wewnętrzną kartę dźwiękową wykorzystując do połączenia trx - komputer jedynie kabel USB. Oczywiście z sygnałów audio można również korzystać na złączu akcesoryjnym.
Ciekawostką jest również świetnie działająca funkcja zdalnej obsługi urządzenia za pośrednictwem połączenia sieciowego.
SPECYFIKACJA:
- Pasmo nadajnika: 160m - 6m przeznaczenie służby amatorskiej
- Pasmo odbiornika: 0.13 - 30MHz, 50 - 54MHz (przestrajanie VFO w zakresie 30kHz - 60MHz)
- Emisje: SSB, AM, FM, CW
- Moc nadajnika: 100W (25W AM)
- Stabilizacja częstotliwości: +/- 0.5ppm
- Impedancja anteny: 50 Ohm
- Zakres impedancji ATU: 16.7 - 150 Ohm
- Napięcie zasilania: 13.8V DC +/- 15%
- Pobór prądu: RX: 1.5A, TX: 20.5A
- Wymiary: 280 x 107 x 335mm
- Waga: 7.4kg
- Typ odbiornika:
- RX1 - superheterodyna z podwójną przemianą częstotliwości
- RX2 - superheterodyna z potrójną przemianą częstotliwości
- Częstotliwości pośrednie:
- RX1 ( pasma: 1.8/3.5/7/14/21MHz, szerokość filtra odbiornika 2.7kHz, emisje: SSB,CW, FSK ):
- 1IF - 11.374MHz
- 2IF - 24kHz
- RX2 ( wszystkie pozostałe sytuacje z wyłączeniem wymienionych powyżej ):
- 1IF - 73.095MHz
- 2IF - 10.695MHz
- 3IF - 24kHz (nie FM), 455kHz (FM)
