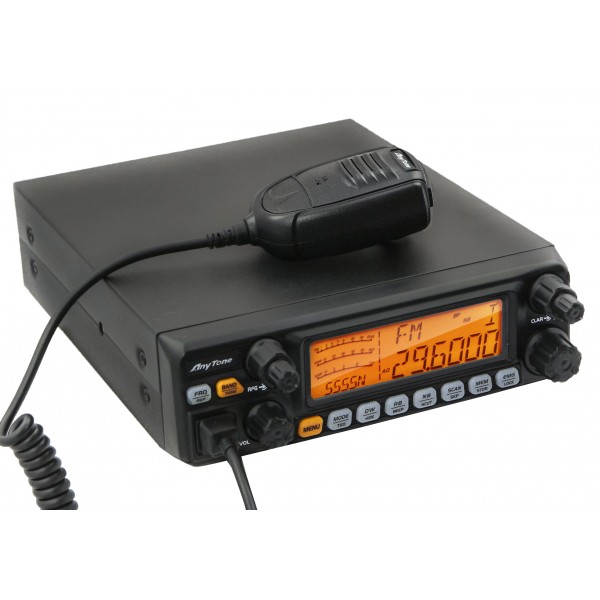

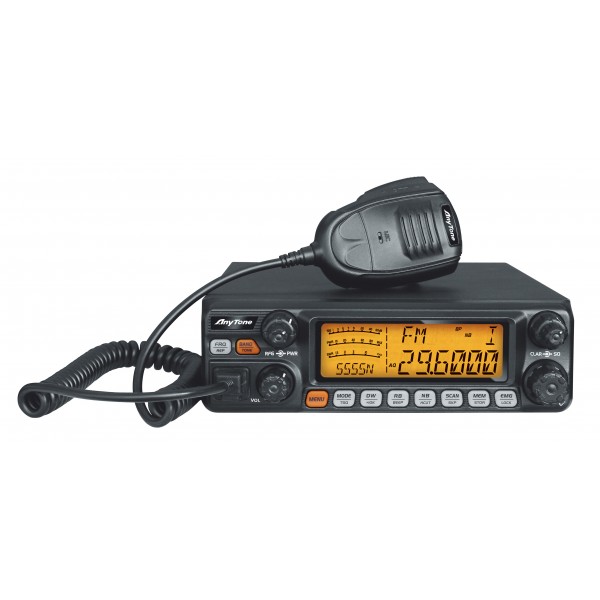

RADIOTELEFON ANYTONE AT-5555N 10m AM/FM/SSB

Kolejna odsłona z wysoko cenionej serii amatorskich radiotelefonów AM/FM/SSB 10m.
Rewelacyjne parametry poprzednika Anytone AT-6666, skłoniły producenta do stworzenia niemal bliźniaczego radiotelefonu. Radiotelefon umieszczono tym razem w  większej obudowie z czytelnym wyświetlaczem oraz bardziej ergonomicznym układem przycisków i pokręteł regulacyjnych.W tym modelu wiele funkcji, jak np.  NB czy Hi-cut, zostały umieszczone pod osobnymi przyciskami. Dzięki dużej obudowie jakość sygnału audio z odbiornika jest znakomita.

Cechy i funkcje:

•    Modulacje: FM, AM, SSB
•    Rozdzielczości strojenia:  100Hz, 1KHz, 10KHz, 100KHz, 1MHz,
•    Clarifier:  RX-RIT,TX-XIT RX/TX-RIT/XIT lub OFF- wyłączone obie regulacje
•    Zakres przestrajania Clarifier:  ± 1.5KHz, zrealizowany cyfrowo
•    TXRepeater – Niezależne częstotliwości nadawania i odbioru. Praca przez przemienniki lub w tzw. SPLIT
•    9-poziomowy ASQ - automatyczna blokada szumów, tylko dla modulacji AM/FM
•    SQ- ręczna blokada szumów
•    RF GAIN –  regulowana czułość odbiornika
•    RF PWR – regulowana  moc nadawania
•    SCAN – skaner  pamięci/kanały/częstotliwości

•    RB -  programowalny Roger Beep ( sygnalizacja końca nadawania)
•    NB/ANL - filtry przeciwzakłóceniowe
•    DW – nasłuch dwóch kanałów / częstotliwości (DUAL-WATCH)
•    +10KHZ – przesunięcie 10kHz
•    SWR  - pomiar wartości SWR
•    TSR  – blokada nadawania  po przekroczeniu określonego poziomu wartości SWR
•    S/RF – wskaźnik siły sygnału (S-metr)
•    TOT – ograniczone czasowo nadawanie
•    HI-CUT -  filtr dolnoprzepustowy
•    EMG CALL – częstotliwość alarmowa
•    ECHO – funkcja echo podczas nadawania
•    PA mode – wzmacniacz nagłośnieniowy (Tuba)
•    Funkcja blokady przycisków
•    Sześć pamięci kanałów
•    Kodowanie CTCSS/DCS (Opcjonalnie z modułem CTCSS)
•    Duży, czytelny wyświetlacz LCD.
•    Funkcjonalne menu

•    Kabel do programowania.

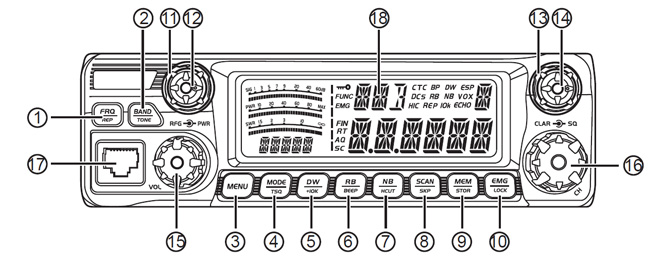

Opis przycisków:

Większość przycisków ma podwójną funkcję, wybieraną w zależności od sposobu naciśnięcia - krótkie lub długie.

1.  [FRQ] Przełączanie nr kanału/częstotliwość. [REP] Funkcja repeater.
2.  [BAND] Wybór czterdziestki (A-I). [TONE] funkcja Tone.
3.  [MENU] Wejście do MENU.
4.  [MODE] Wybór rodzaju modulacji. [TSQ] Tone Squelch (CTCSS).
5.  [DW] Funkcja DUAL WATCH. [+10kHz] Przesunięcie częstotliwości o 10kHz.
6.  [RB] Funkcja Roger Beep. [BEEP] Sygnał podczas naciskania przycisków.
7.  [NB] Układy redukcji zakłóceń Noise Blanker oraz ANL. [HICUT] dolnoprzepustowy filtr odbiornika (ograniczenie wyższych częstotliwości odbioru).
8.  [SCAN] Włączenie/wyłączenie skanera. [SKIP] Omijanie wybranego kanału podczas skanowania.
9.  [MEM] Odczyt  z pamięci m1-m6. [STOR] Zapis do pamięci m1-m6.
10.[EMG] Szybki wybór kanału ratunkowego #9 lub drogowego #19. [LOCK] Blokada przycisków.
11.[PWR] Regulacja mocy wyjściowej nadajnika.

12.[RFG] Regulacja czułości odbiornika RF-Gain.
13.[SQ] Blokada szumów Squelch (lewe skrajne położenie ASQ).
14.[CLAR] Precyzyjne dostrojenie odbiornika lub nadajnika w modulacji SSB.
15.[VOL] Regulacja siły głosu oraz włącznik radiotelefonu.
16. [CH] Zmiana kanałów. Po wciśnięciu wybór kroku przestrajania z zakresu od 100Hz do 1MHz.

18. Wyświetlacz [LCD].

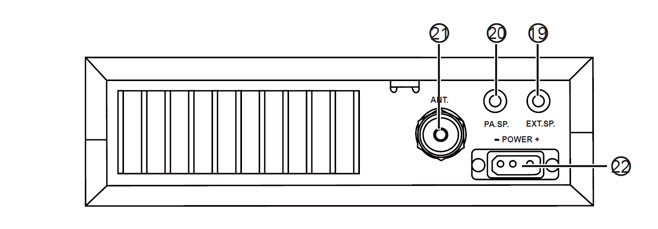

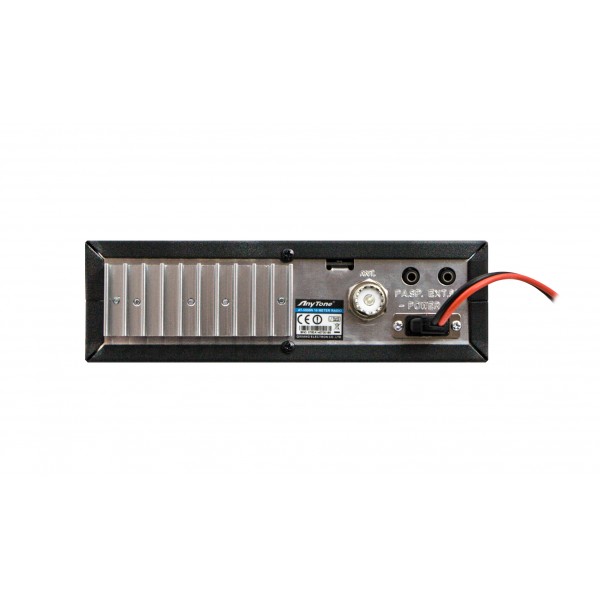

19.    Gniazdo głośnika zewnętrznego.
20.    Gniazdo głośnika PA.
21.    Gniazdo podłączenia anteny 50ohm. 22. Gniazdo zasilania radiotelefonu.



Główne

Zakres częstotliwości: 28.000-29.700MHz (programowalne)
Pasma częstotliwości: A/B/C/D/E/F/G/H/I
Ilość kanałów: 40 w każdym paśmie
Kontrola częstotliwości: Phase-Locked-Loop Synthesizer
Rozdzielczość dostrajania: 100Hz, 1KHz, 10KHz, 100KHz, 1MHz
Tolerancja częstotliwości: 5ppm
Dopuszczalny zakres temperatury pracy: -20C ~+50C
Przyciski mikrofonu: PTT, UP, DN
Zasilanie: 13,8V
Wymiary:  25 (cm) x 28 (cm) x 6 (cm)
Ciężar: 1.5 [KG]
Gniazdo anteny SO239

Nadawanie

Moc wyjściowa: AM: 12W / FM:30W / SSB: 30W(PEP)
Maksymalny pobór prądu: 8A
Modulacje: FM/AM/USB/LSB
Zniekształcenia IMD SSB:1. Trzeciego rzędu lepiej niż -25dB;
                                          2. Piątego rzędu lepiej niż -35dB
Tłumienie nośnej SSB >55 [dB]
Tłumienie niepożądanej wstęgi - SSB >50 [dB]
Pasmo przenoszenia AM/FM: 300 - 3000Hz SSB: 450 - 2500Hz
Impedancja wyjściowa 50 [Ohm]

Odbieranie

Czułość: 1. SSB: 0.25μV dla 10dB(S+N)/N
                   2. AM:1.0μV dla 10dB(S+N)/N
                   3. FM: 1.0μV dla 20 dB (S+N)/N
Moc sąsiedniokanałowa: 1. AM/FM: >60dB poniżej częstotliwości nadawania
                                                2. SSB: >70dB poniżej częstotliwości nadawania
Częstotliwości lustrzane tłumienie: >65dB
Częstotliwości pośrednie (IF Frequency) 1. AM/FM: 10.695MHz 1st IF, 455KHz 2nd IF
                                                                          2. SSB: 10.695MHz
Zakres regulacji RF-Gain: ~45dB
Zakres działania automatycznej regulacji wzmocnienia AGC:
Zmiany poziomu sygnału audio poniżej 10dB w zakresie napięć wejściowych
10uV - 100mV doprowadzonych do gniazda antenowego
Moc wyjściowa AUDIO: 3 [Wat]
Pasmo przenoszenia: 1.AM/FM: 300 - 3000Hz
                                   2.SSB: 450 - 2500Hz
Głośnik wbudowany 8 [Ohm].
