KABEL KONCENTRYCZNY 50 Ohm MRC-400 DRAKA 10,3 mm ( cena za 1 m )

Wysokiej klasy profesjonalny, superniskostratny przewód współosiowy o impedancji 50 Ohm w powłoce polietylenowej, przeznaczony do zastosowań w nadawczych i odbiorczych instalacjach radiokomunikacyjnych, do przesyłania danych drogą radiową ( np. WLAN 5 oraz 2,4 GHz ) oraz innych podobnych. Średnica zewnętrzna - 10.3 mm

Do tego typu kabli posiadamy w sprzedaży wysokiej jakości złącza z izolatorem teflonowym i złoconym stykiem środkowym produkcji niemieckiej. Szczególnie polecamy wersje klampowane ( skręcane z nakrętką dociskającą ekran ), bardzo wytrzymałe z silikonową uszczelką kabla:

Wtyk UHF PL-259 nakręcany dostępny tutaj.
Wtyk UHF SPEZIAL klampowany dostępny tutaj.
Wtyk N UG21STG klampowany dostępny tutaj.
Wtyk N kątowy UG594TA dostępny tutaj.
Wtyk SMA SMA-10TG klampowany dostępny tutaj.
Wtyk BNC UG959TA klampowany dostępny tutaj.
Gniazdo N N23TA klampowane dostępne tutaj.

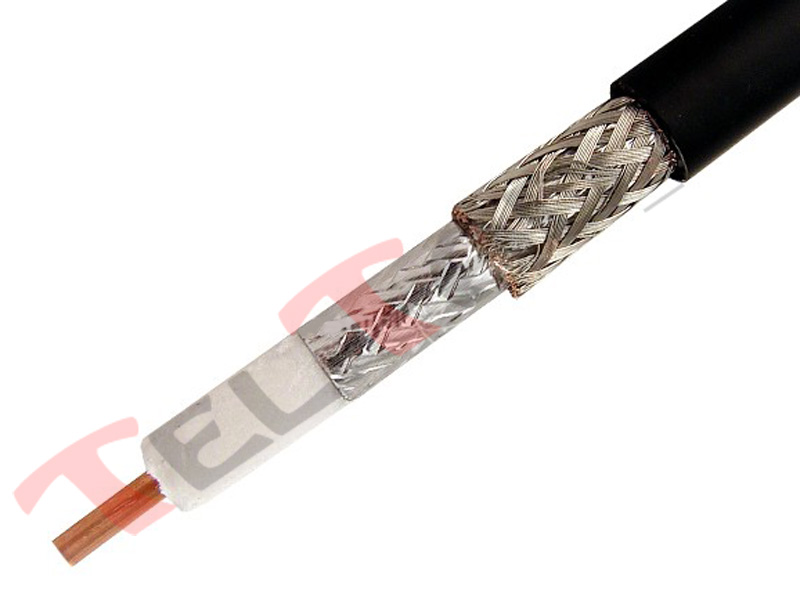

Konstrukcja:

Żyła środkowa: Drut miedziany ( Cu ) średnica 2.74 mm
Dielektryk: Spieniony fizycznie PE, średnica 7.24 mm
Ekran: Folia Al-PET klejona do dielektryka + 93% oplot z ocynowanych drutów miedzianych ( Cu )
Powłoka zewnętrzna: PE, średnica całkowita 10.3 mm, kolor czarny
Waga:  13 kg / 100 m

Parametry elektryczne:

Impedancja:  50 om
Współczynnik skrócenia fali:  0,85
Skuteczność ekranowania:  >= 90 dB dla częstotliwości 100 - 1000 MHz
Pojemność jednostkowa ( dla 800 Hz ):  79 pF/m
Napięcie pracy:  1,2 kV rms
Zakres temperatur pracy:  -40 - +85 C

Częstotliwość ( MHz )  Tłumienność ( dB/100 m )   Moc dopuszczalna ( W )
              30                                           2.2                                       3330
             150                                          5.0                                       1470
             220                                          6.1                                       1200
             450                                          8.9                                       830
             900                                        12.8                                       580
            1800                                        18.6                                      400
            2500                                        22.3                                      475
            5400                                        34.2                                      330
            5200                                        33.6                                      222
            5800                                        35.5                                      210

Dokładna specyfikacja tutaj
