KABEL KONCENTRYCZNY 50 Ohm HYPERFLEX 10 10.3 mm miękki M&P ( cena za 1 m )

Wysokiej klasy profesjonalny, wyjątkowy przewód współosiowy o niskich stratach i impedancji 50 Ohm w WERSJI ELASTYCZNEJ, przeznaczony do zastosowań w nadawczych i odbiorczych instalacjach radiokomunikacyjnych, do przesyłania danych drogą radiową ( np. WLAN 2,4 GHz ) oraz innych podobnych. Średnica zewnętrzna - 10.3 mm
Ze względu na wyjątkową elastyczność szczególnie polecany do instalacji anten obrotowych, do zastosowań mobilnych i przenośnych. Mały dopuszczalny promień gięcia ( 40 mm ) umożliwia położenie kabla w trudnych warunkach instalacyjnych.
Idealny do wykonywania niskostratnych kabli w przyrządach pomiarowych.

Do tego typu kabli posiadamy w sprzedaży wysokiej jakości złącza z izolatorem teflonowym i złoconym stykiem środkowym produkcji niemieckiej. Szczególnie polecamy wersje klampowane ( skręcane z nakrętką dociskającą ekran ), bardzo wytrzymałe z silikonową uszczelką kabla:

Wtyk N N1011TA dostępny tutaj.
Wtyk UHF PL-259 nakręcany dostępny tutaj.
Wtyk UHF SPEZIAL klampowany dostępny tutaj.
Wtyk N kątowy UG594TA dostępny tutaj.
Wtyk SMA SMA-10TG klampowany dostępny tutaj.
Wtyk BNC UG959TA klampowany dostępny tutaj.
Gniazdo N N23TA klampowane dostępne tutaj.

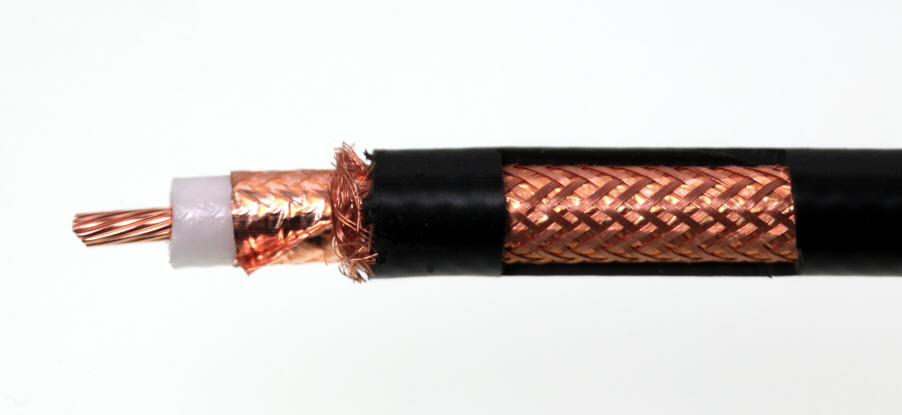

Konstrukcja i warunki termiczne:

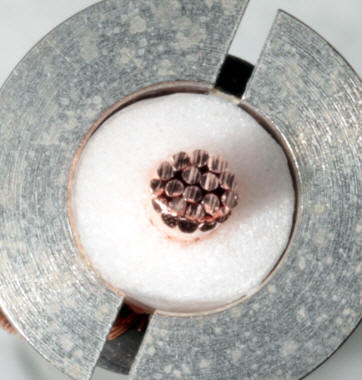

Żyła środkowa: linka miedziana ( Cu 99.99%) 19x0.59 mm średnica 2.9 mm +- 0.05
Dielektryk: Spieniony trójwarstwowy PE, średnica 7.3 mm
Ekran: Plastyfikowana folia miedziana ( Cu-PET ) + 71% oplot z 144 drutów CCA.
Powłoka zewnętrzna: PVC UV odporna o wysoko elastyczna, średnica całkowita 10.3 mm, kolor czarny
Waga:  11.1 kg / 100 m
Zakres temperatur pracy:  -55 - +85 °C
Temperatura instalacji:  -40 - +60 °C
Promień gięcia: minimum 40 mm


Parametry elektryczne:

Impedancja:  50 om +-3
Współczynnik skrócenia fali:  0,87
Skuteczność ekranowania:  >= 105 dB dla częstotliwości 100 - 2000 MHz
Pojemność jednostkowa:   78 pF/m
Napięcie max:  8 kV ( test iskrowy )
Rezystancja żyły środkowej: 3.6 Ohm/1000m
Rezystancja ekranu: 12 Ohm/1000m
Tłumienie powrotu: 0.3-600MHz >= 30 dB, 600-1200 MHz >= 25 dB, 1200-2000 MHz >= 20 dB

Częstotliwość ( MHz )       Tłumienność ( dB/100 m )         Moc dop. ( W ) temp 20°C

             1.8                                         0.7                                       9920
             3.5                                         0.9                                       7720
              7                                           1.16                                     5990
             10                                          1.34                                     5180
             14                                          1.55                                     4480
             21                                          1.84                                     3770
             28                                          2.07                                     3350
             50                                          2.76                                     2510
            100                                         3.95                                     1750
            144                                         4.76                                     1460
            430                                         8.60                                      800
            800                                        11.96                                     570
            1000                                       13.47                                     500
            1296                                       15.49                                     440
            2400                                        21.80                                    310
            5000                                        33.1                                      210
            8000                                       44.2                                      150
