KABEL KONCENTRYCZNY 50 Ohm H2000 FLEX 10.3 mm miękki BELDEN ( cena za 1 m )

Wysokiej klasy profesjonalny, wyjątkowy przewód współosiowy o niskich stratach i impedancji 50 Ohm w WERSJI ELASTYCZNEJ, przeznaczony do zastosowań w nadawczych i odbiorczych instalacjach radiokomunikacyjnych, do przesyłania danych drogą radiową ( np. WLAN 2,4 GHz ) oraz innych podobnych. Średnica zewnętrzna - 10.3 mm
Ze względu na wyjątkową elastyczność szczególnie polecany do instalacji anten obrotowych. Mały dopuszczalny promień gięcia ( 50 mm ) umożliwia położenie kabla w trudnych warunkach instalacyjnych.
Idealny do wykonywania niskostratnych kabli w przyrządach pomiarowych.

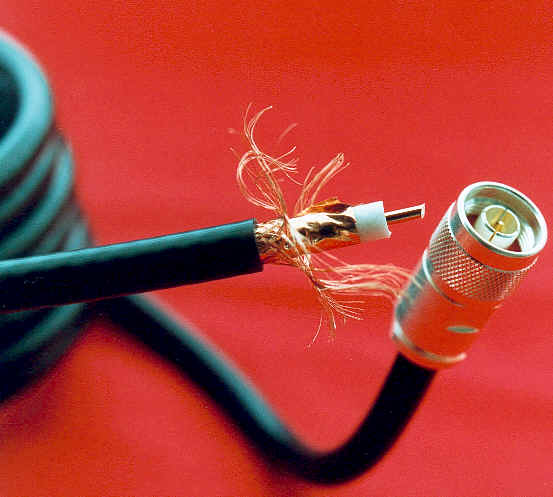

Do tego typu kabli posiadamy w sprzedaży wysokiej jakości złącza z izolatorem teflonowym i złoconym stykiem środkowym produkcji niemieckiej. Szczególnie polecamy wersje klampowane ( skręcane z nakrętką dociskającą ekran ), bardzo wytrzymałe z silikonową uszczelką kabla:

Wtyk UHF PL-259 nakręcany dostępny tutaj.
Wtyk UHF SPEZIAL klampowany dostępny tutaj.
Wtyk N UG21STG klampowany dostępny tutaj.
Wtyk N kątowy UG594TA dostępny tutaj.
Wtyk SMA SMA-10TG klampowany dostępny tutaj.
Wtyk BNC UG959TA klampowany dostępny tutaj.
Gniazdo N N23TA klampowane dostępne tutaj.

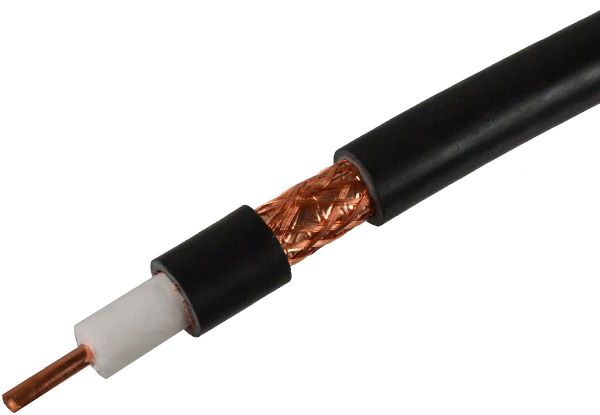

Konstrukcja i warunki termiczne:

Żyła środkowa: Drut miedziany ( Cu ) średnica 2.62 mm
Dielektryk: Spieniony fizycznie wodoodporny PE, średnica 7.15 mm
Ekran: Folia miedziana ( Cu ) + 50% oplot z drutów miedzianych ( Cu )
Powłoka zewnętrzna: PVC UV odporna o grubości 1.2 mm, średnica całkowita 10.3 mm, kolor czarny
Waga:  14 kg / 100 m
Zakres temperatur pracy:  -40 - +80 °C
Temperatura instalacji: > -5 °C
Wytrzymałość: 1300 N
Promień gięcia: minimum 50 mm


Parametry elektryczne:

Impedancja:  50 om
Współczynnik skrócenia fali:  0,83
Skuteczność ekranowania:  >= 90 dB dla częstotliwości 100 - 1000 MHz
Pojemność jednostkowa ( dla 800 Hz ):  80 pF/m
Napięcie max:  5 kV
Rezystancja żyły środkowej: 3,15 Ohm/1000m
Rezystancja ekranu: 11 Ohm/1000m
Straty odbiciowe ( return loss ): 5-470 MHz > 23 dB, 470-862 MHz > 20 dB, 862-2150 > 18 dB

Częstotliwość ( MHz )  Tłumienność ( dB/100 m )   Moc dop. ( W ) temp 30°C  Moc dop. ( W ) temp 20°C
              7                                           1.0                                       6300                                 7600
             14                                          1.4                                       4500                                  5400
             21                                          1.8                                       3600                                  4400
             28                                          2.0                                       3200                                  3800
             50                                          2.7                                       2400                                  2800
            100                                         3.9
            144                                         4.8                                       1400                                  1600
            432                                         8.5                                        800                                     900
            800                                        11.9
            900                                        12.8                                        500                                     600
            1296                                       15.7                                       400                                     500
            2320                                        21.8                                      300                                     400
            5000                                        34.8                                      200                                     300
            10000                                      54.0                                      100                                     200
